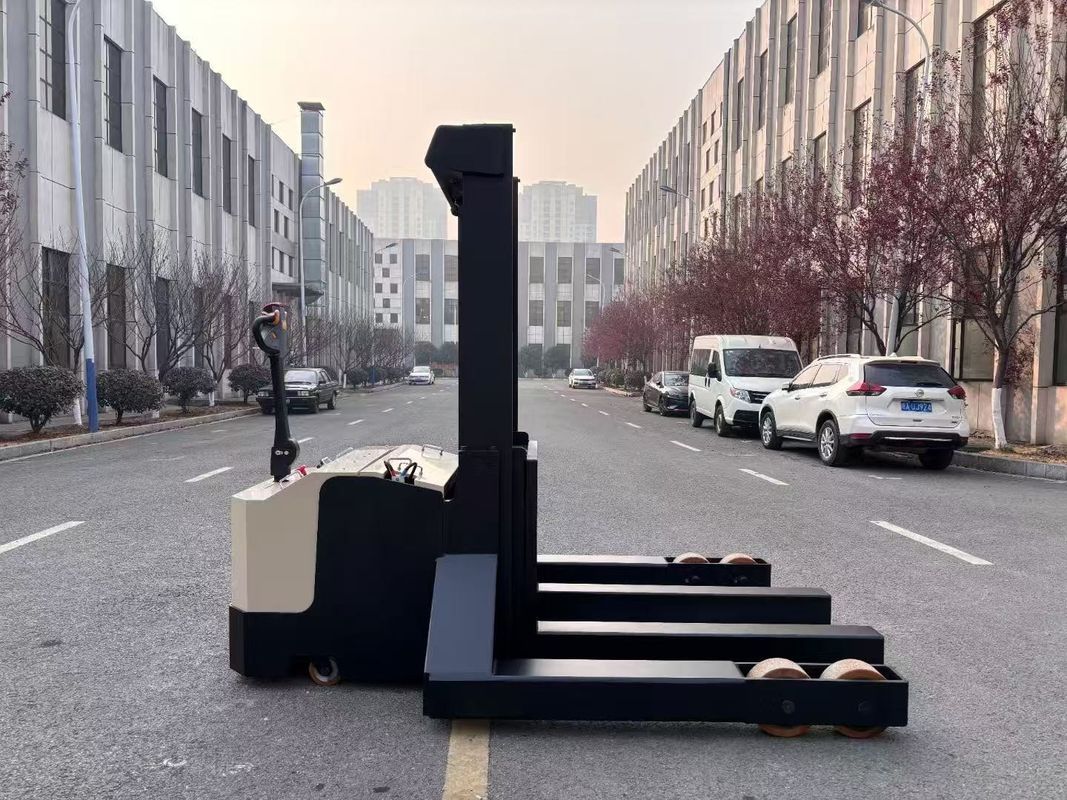

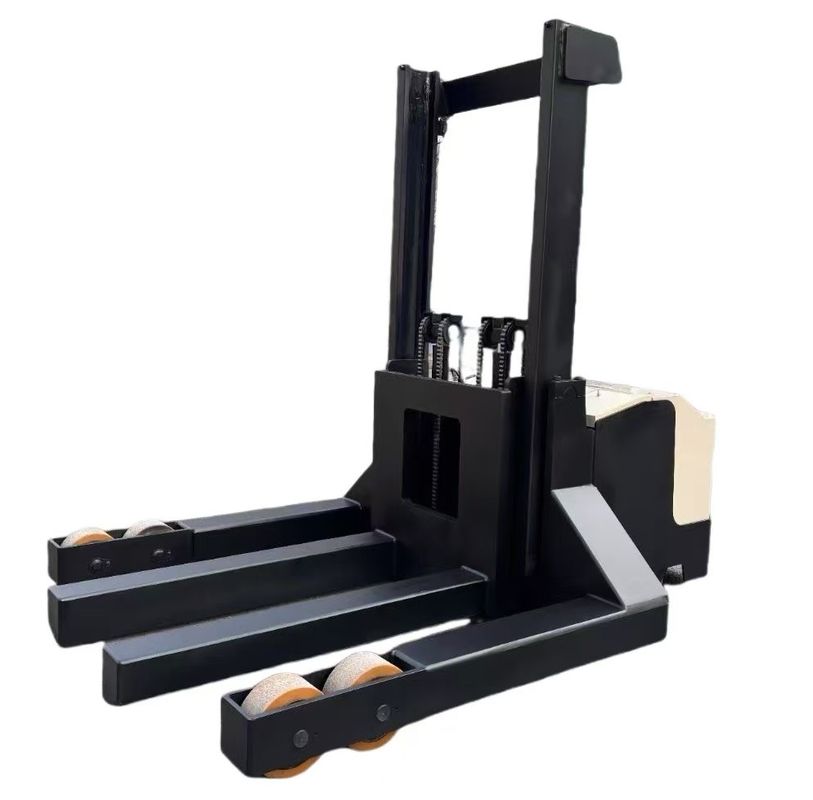

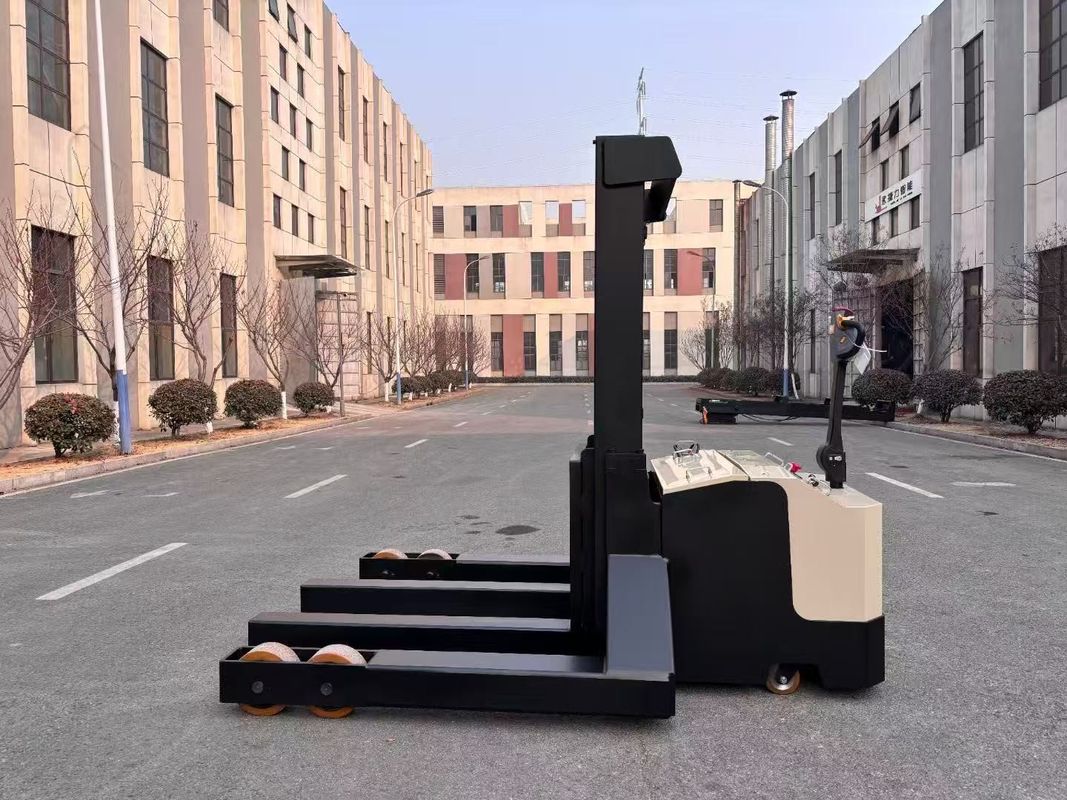

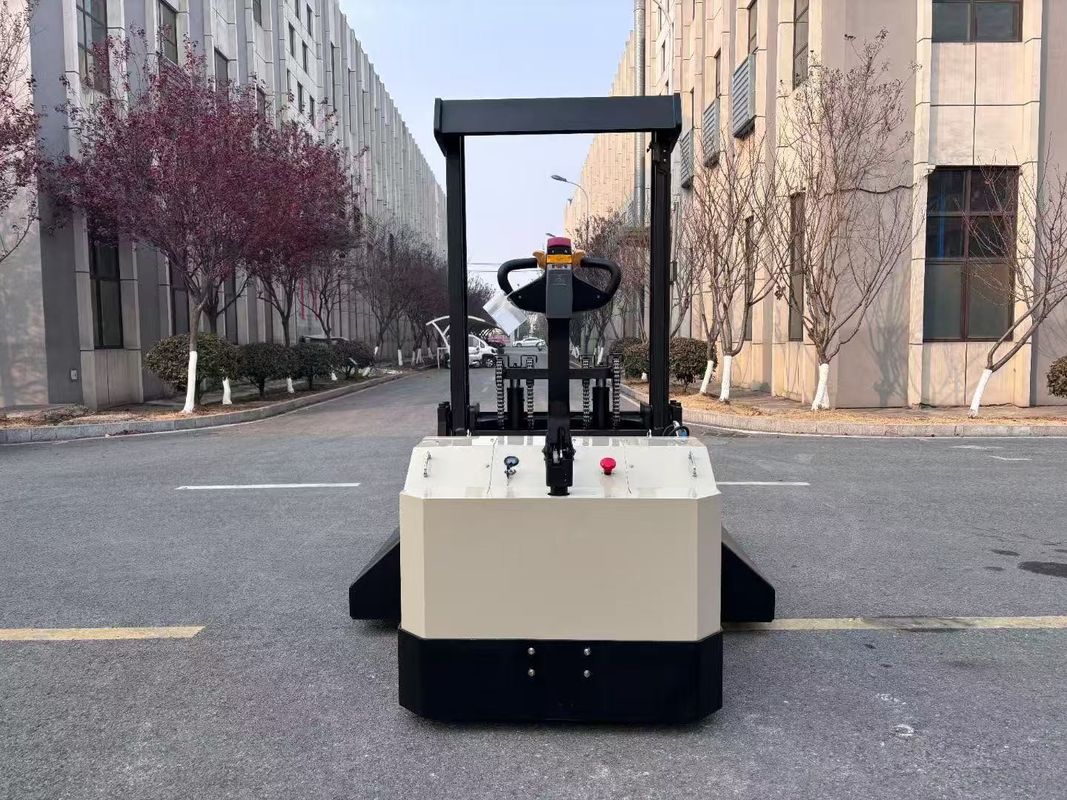

Standart olmayan çatal kaldırıcı
İsimli yük kapasitesi: 5000kg
Yükseltme yüksekliği: 1200mm
İpi uzunluğu: 1550mm
İpi genişliği: 800mm
Pil kapasitesi: 48V300AH
Curtis Kontrol Sistemi
Elektronik direksiyon yürüme tarzı
Yaprak metal kapak kabuğu
Avantaj
Güvenlik / Güvenli.
Ürün Parametreler
| 型号 | Model | CDD30D-17 | |
| 驱动方式 | Güç tipi | Asitli batarya kurşun asitli batarya | |
| 驾驶方式 | Sürüş türü | 步行式Walkie tipi | |
| 额定载荷 | İsimlendirilmiş yük | Q ((kg) | 5000 |
| 起升高度 yükselme yüksekliği | Yükseltme yüksekliği | H3 ((mm) | 1200 |
| 总长 | Toplam uzunluk | L1 ((mm) | 2067 |
| 总宽 | Toplam genişlik | b1/b2 | 850/1360 |
| 货叉 boyutu | Çatal boyutları | s/e/l ((mm) | 65/190/1150 |
| 货叉 dış tarafı mesafe | Çatalların dış genişliği | b5 ((mm) | 680 |
| 门架 闭合高度 门架 kapanmış yükseklik | Yıkılmış direğin yüksekliği | H1 ((mm) | 2090 |
| 起升时门架最大高度 (含 货架) yüklenme saatinde en yüksek yükseklik | Yükseltme sırasında direğin en yüksek yüksekliği (yük sırtı da dahil) | H4 ((mm) | 5100 |
| Kargo genişliği. | Yük sırtının genişliği | b3 ((mm) | 800 |
| 货叉离地高度 ((minimum) en düşük) | Çatalın yerden yüksekliği (minimum) | h6 ((mm) | 86-88 |
| 整车离地间隙 (Tüm arabalar yerinden ayrıldı) | Aracın yerden yüksekliği (minimum) | m(mm) | 30 |
| 操纵手柄离地高度 (Hatırlama el eleme) | İşletim sapının yüksekliği | H5 ((mm) | 1270 |
| batarya depolama, elektrik basıncı/belirli kapasite | Pil, voltaj/kapasite | V/Ah | 24/210 |
| batarya ağırlığı | Pil ağırlığı | Kilo | 90 |
| 整车重量 ((batarya dahil) | Araç ağırlığı (batarya dahil) | Kilo | 1370 |
| 驱动电机功率 ((S2-60min) | Sürüş motorunun gücü (S2-60min) | kw | 1.5 ((AC) |
| 起升电机功率 yükseltilmiş elektrik gücü | Kaldırma motor gücü | kw | 2.2 |
| Lastikler | Lastik | 聚氨?? Polyuretane | |
| Lastik boyutu, sürücü tekerlek | Lastik boyutları, sürücü tekerleği | mm | φ250x80 |
| Lastik boyutu, taşıma ağırlığı | Lastik boyutları, ayı tekerleği | mm | φ85x70 |
| Düzleme tekerleği boyutu | Denge tekerleğinin boyutları | mm | φ130x55 |
| 车轮数量,前/后 ((x=驱动轮) | Tekerlek sayısı, ön/arka (x = sürücü tekerlek) | 4/1X-3 | |
| 轮距,驱动侧 (çark mesafesi, sürücü tarafı) | Tekerlek yolu, sürüş tarafı | mm | 545 |
| 轮距,承重侧 | Tekerlek yolu, ayı tarafı. | mm | 490 |
| 轴距 | Tekerlek mesafesi | Y(mm) | 1421 |
| 载荷中心 | Yük merkezi | C ((mm) | 600 |
| Ön asansör | Ön sarkıt | x(mm) | 695 |
| 转 半径 | Dönüş yarıçapı | Wa ((mm) | 1637 |
| 堆?? 通道宽度 (托盘1000x1200)1200跨货叉 | Yükleme kanalının genişliği (pallet 1000x1200)1200 çatal boyunca | Ast ((mm) | 2511 |
| 堆?? 通道宽度 (托盘800x1200)1200沿货叉) | Şekiller boyunca yığma kanalı genişliği (pallet 800x1200) 1200 | Ast ((mm) | 2482 |
| 满载时桥负荷,驱动侧/承重侧. 满载时桥负荷,驱动侧/承重侧. 满载时桥负荷,驱动侧/承重侧. 满载时桥负荷,驱动侧/承重侧. | Tam yüklü aks yükü, sürücü tarafı/ayık tarafı | Kilo | 1016/2354 |
| 空载时桥负荷,驱动侧/承重侧 (Yükleme sırasında köprü yükü, taşıma tarafı) | Yüksüz aks yükü, sürücü tarafı/ayık tarafı | Kilo | 900/470 |
| 行驶速度,满/空载 (Yürüme hızı, dolu/ boş yük) | Sürüş hızı,tam yük/yüksüz | km/h | 3.5/4.0 |
| 起升速度,满/空载 | Kaldırma hızı,tam yük / hiç yük | mm/s | 80/125 |
| Düşüş hızı,满/空载 | Düşme hızı, tam yük / hiç yük | mm/s | 160/105 |
| Maksimum tırmanma kapasitesi,满/空载 ((S2-5min) | Maksimum tırmanış,tam yük/yüksüz (S2-5min) | % | 6/10 |
| 制動方式 | Fren tipi | 电磁制动Elektro manyetik fren | |
| 转向方式 | Direksiyon tipi | 机械转向Mekanik direksiyon | |
| Batarya Değiştirme | Pil değiştirme yöntemi | 吊取式 Asma tipi | |
|
Not:1, yukarıdaki CDD20D yük çatalının dış yan mesafesi 680mm, yükleme eğrisi yukarıdaki CDD20D çatalının yük eğrisi dış mesafesi 680mm 2Kargo çatallarının dış mesafesi 560mm olduğunda, CDD20D yükü kaybetmez. Kargo çatallarının dış mesafesi 560mm olduğunda, CDD20D yükü kaybetmez.Yükseltme yüksekliği 2500~5000mm olduğundaYükle. Standart yük eğrisine göre 150 kg azaltılır. |
|||
Ürünlerimiz tüm dünyada satılmaktadır. Ürünlerimizin tüm sürecinden emin olabilirsiniz.
